API 11B Εξοπλισμός και αξεσουάρ γεώτρησης πετρελαίου με ράβδο αναρρόφησης Standard
Περιγραφή προϊόντων:
Η ράβδος αναρρόφησης είναι ο κοινός εξοπλισμός στην εξαγωγή πετρελαίου. Κατασκευάζεται μέσω πολλών διεργασιών, συμπεριλαμβανομένων των δοκιμών, της ισιώματος και της σφυρηλάτησης. Η ράβδος αναρρόφησης τοποθετείται μεταξύ της γυαλισμένης ράβδου και της αντλίας πετρελαιοπηγής. Για την παροχή ισχύος. Η ράβδος αναρρόφησης κατασκευάζεται από υψηλής ποιότητας ανθρακούχο χάλυβα και χάλυβα κράματος, το οποίο συμμορφώνεται με το πρότυπο API Spec 11B. Η ράβδος αναρρόφησης έχει διάφορους τύπους, συμπεριλαμβανομένης της κοινής ράβδου αναρρόφησης, της κοίλης ράβδου αναρρόφησης και της ράβδου αναρρόφησης FRP. Συνήθως χρησιμοποιούμε τη σύζευξη της ράβδου αναρρόφησης για να συνδέσουμε τη ράβδο αναρρόφησης. Η ράβδος αναρρόφησης έχει επίσης διάφορες προδιαγραφές για να ταιριάζει σε διαφορετικά περιβάλλοντα και εφαρμογές.
Χαρακτηριστικά:
1. Η δομή της ράβδου αναρρόφησης μπορεί να εγχυθεί με ζεστό λάδι, ατμό. Μπορεί επίσης να χρησιμοποιηθεί για την εκτέλεση καλωδίου θέρμανσης.
2. Η σπειροειδής σύνδεση είναι σχεδιασμένη με επιφάνεια έδρασης για να κάνει τη σύνδεση πιο αξιόπιστη.
3. Υψηλή ακαμψία για να αντέχει μεγάλη ροπή.
4. Τύπος σύνδεσης: σύνδεση σύζευξης και άμεση σύνδεση.

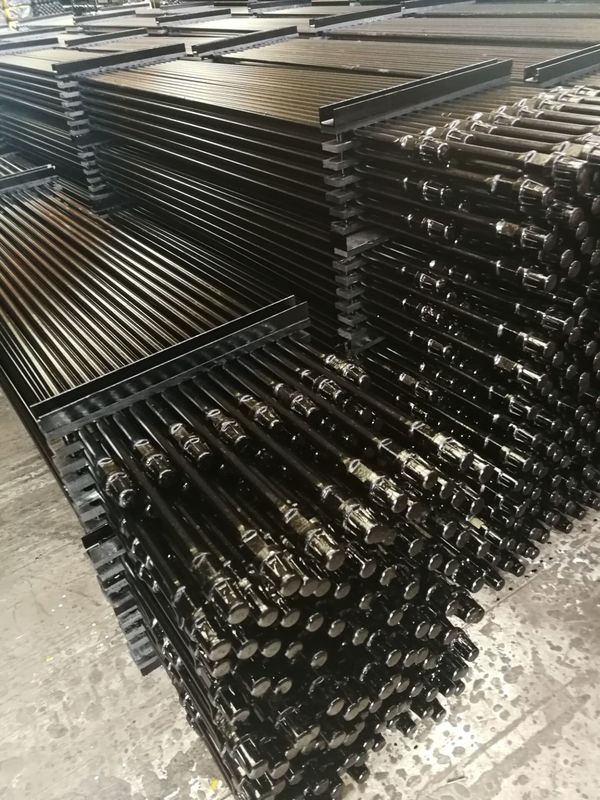

5. Συσκευασία μεταλλικής παλέτας για εξοικονόμηση χώρου και εύκολη μεταφορά.
6. Υπάρχουν πλαστικά καπάκια για την προστασία του σπειρώματος της ράβδου αναρρόφησης.
Λεπτομέρειες βαθμού:
1. Ράβδος αναρρόφησης βαθμού D: Κατασκευασμένη από ποιοτικό θερμικά επεξεργασμένο χάλυβα κράματος, με υψηλή αντοχή σε εφελκυσμό και απόδοση. κατάλληλο για μη διαβρωτικό ή ελαφρώς διαβρωτικό περιβάλλον.
2. Ράβδος αναρρόφησης βαθμού C: Μέτρια αντοχή, μη ευαίσθητη σε ρωγμές καταπόνησης θειούχου, κατάλληλη σε όξινο μέσο.
3.. Ράβδος αναρρόφησης βαθμού HL και HY: Υψηλή αντοχή. δομή και μέγεθος που ταιριάζουν με τη ράβδο αναρρόφησης βαθμού D. αντέχει 966-1, 136 MPa (140, 000-164, 720 psi). κατάλληλο για βαθιά και μεγάλης μετατόπισης φρέατα
4. Ράβδος αναρρόφησης βαθμού K, KD: Με καλή αντοχή στη διάβρωση σε μέσα H2S, CO2 και NaCl, ανώτερη αντοχή σε εφελκυσμό.
Προδιαγραφές ράβδου αναρρόφησης και ράβδου Pony:
Προδιαγραφή ράβδου αναρρόφησης:
| Μέγεθος σε (mm) |
Διάμετρος σώματος ράβδου σε (mm) |
Σύζευξη
Εξωτερική διάμετρος mm (in) |
Πλήρες μέγεθος Εξωτερική διάμετρος σύζευξης mm (in) |
διάμετρος εξωτερικού σπειρώματος σε (mm) |
Τετράγωνο κλειδιού W*L mm (in) |
Μήκος σειράς m (ft) |
| 1 (25) |
1 (25.40) |
50.8 (2) |
55.6(2.187) |
1-3/8 (34.93) |
33.3×38.1(1-5/16×1-1/2) |
2 (6), 3 (10) |
| 1-1/8 (28) |
1-1/8 (28.58) |
57.2 (2.25) |
60.33(2.375) |
1-9/16 (39.7) |
38.1×41.3 (1-1/2×1-5/8) |
2 (6), 3 (10) |
| 3/4 (19) |
3/4 (19.05) |
38.1 (1.5) |
41.28(1.625) |
1-1/16(26.99) |
25.4×31.8 (1×1-1/4) |
9.14 (30) |
| 5/8 (16) |
5/8 (15.88) |
31.8 (1.25) |
38.10(1.5) |
15/16 (23.81) |
22.2×31.8 (7/8×1-1/4) |
7.62 (25) |
| 7/8 (22) |
7/8 (22.23) |
41.3 (1.625) |
46.0(1.812) |
1-3/16 (30.16) |
25.4×31.8 (1×1-1/4) |
0.6 (2), 1 (3) |
Μηχανικές ιδιότητες των ράβδων αναρρόφησης:
| Βαθμός |
Ελάχιστη αντοχή απόδοσης 0,2%
μετατόπιση M Pa (psi)
|
Αντοχή σε εφελκυσμό
M Pa (psi) |
Επιμήκυνση
δ%
|
Μείωση περιοχής ψ% |
| K |
414 (60, 000) |
621-793(90, 000-115, 000) |
≥13 |
≥60 |
| C |
414 (60, 000) |
621-793(90, 000-115, 000) |
≥13 |
≥50 |
| D |
586 (84, 970) |
793-965 (114, 985-139, 925) |
≥10 |
≥50 |
| HL |
795(115,000) |
965-1,195(140,000-173,339) |
≥10 |
≥45 |
| KD |
590(85, 000) |
793-965 (114, 985-139, 925) |
≥10 |
≥50 |
| HY |
540 (78, 300) |
965-1,195(140,000-173,339) |
≥42 |
≥224 |
Χημική σύνθεση της κοινής ράβδου αναρρόφησης:
| AISI |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
V |
Cu |
Al |
| 1541 |
0.36-0.45 |
0.15-0.35 |
1.35-1.65 |
≤0.04 |
≤0.04 |
≤0.3 |
≤0.35 |
≤0.06 |
0.04-0.09 |
≤0.35 |
≤0.035 |
| 4120 |
0.17-0.24 |
0.17-0.37 |
0.4-0.7 |
≤0.025 |
≤0.025 |
0.8-1.1 |
≤0.3 |
0.15-0.25 |
/ |
≤0.2 |
/ |
| 4130 |
0.26-0.33 |
0.17-0.37 |
0.4-0.7 |
≤0.025 |
≤0.025 |
0.8-1.1 |
≤0.3 |
0.15-0.25 |
/ |
≤0.2 |
/ |
| 4138 |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.2-0.3 |
/ |
≤0.2 |
/ |
| 4138M |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.2-0.3 |
0.04-0.09 |
≤0.2 |
/ |
| 4140 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.15-0.25 |
0.04-0.09 |
≤0.2 |
/ |
| 4142 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.15-0.25 |
0.04-0.09 |
≤0.2 |
/ |
| 3130 |
0.22-0.29 |
0.15-0.35 |
0.71-1.0 |
≤0.025 |
≤0.025 |
0.42-0.65 |
0.72-1.0 |
0.01-0.06 |
/ |
≤0.2 |
/ |
| 4320 |
0.18-0.42 |
0.15-0.35 |
0.8-1.0 |
≤0.025 |
≤0.025 |
0.7-0.9 |
1.15-1.5 |
0.2-0.3 |
0.04-0.09 |
≤0.35 |
≤0.035 |
| 4330 |
0.3-0.35 |
0.15-0.35 |
0.8-1.1 |
≤0.025 |
≤0.025 |
0.8-1.1 |
1.65-2.0 |
0.2-0.3 |
0.05-0.10 |
≤0.2 |
/ |
| 4621 |
0.18-0.23 |
0.17-0.37 |
0.7-0.9 |
≤0.025 |
≤0.025 |
≤0.35 |
1.65-2.0 |
0.2-0.3 |
/ |
≤0.2 |
/ |
| 4720 |
0.19-0.23 |
0.15-0.35 |
0.85-1.05 |
≤0.025 |
≤0.025 |
0.8-1.05 |
0.9-1.2 |
0.22-0.30 |
0.02-0.05 |
0.40-0.60 |
/ |
